測量目的：

地暖系統在保障溫暖及美觀的同時，一直存在維修困難的問題，由于管道安裝在飾面層之下，如何在最小可能破壞裝修的情況下進行故障定性及維修是提升工程服務的重要因素。

地暖系統的簡介:

常電的地暖系統分為兩類，一類為電地暖，一類為水地暖，其常見問題為地暖發熱不均，地暖不熱或水暖滲漏等問題。

紅外熱線儀應用于地暖系統檢測的原因

→水暖系統檢測地暖盤管是否漏水的傳統方式是給各分路打壓，通過管道的壓降判斷管道是否泄漏，但打壓測量無法定位泄漏點，由此檢修存在很大的困難，而紅外熱像儀則在水暖系統中可以盡可能進行泄露區域定位；

→電暖系統中，發熱電纜屬于高阻線狀發熱，每個房間通常是一根線串聯，易老化，易線狀發熱，由于串聯會導致局部出現問題，則整個房間癱瘓，因此電暖系統的定期維檢非常重要，紅外熱像儀提供維護檢測的快速方式；

紅外熱像儀應用于地暖系統檢測的原理

紅外熱像儀能測地暖是不是熱像儀有透視功能？答案是沒有

→那紅外熱像儀如何能夠檢測的呢？

  通過地板下熱媒（地暖管線）的熱量透過地暖結構層傳遞至地表面，以地表面作為散熱器再向上輻射熱量來達到取暖的目的，而紅外熱像儀是通過測量傳遞至表面的熱量進行分析

紅外熱像儀應用于地暖系統檢測時需注意的關鍵因素

溫差：首要條件是地暖系統需開啟，并與環境溫度產生一定的溫差而導致溫差產生的重要因素取決于

①  地暖管道的溫度，

②  地面裝修的材料（導熱性能）

③  地面裝飾層的厚度，以及

④  環境溫度

因此想要使用紅外熱像儀獲取清晰的圖片需在測量前對這4個重點因素有所了解。

紅外熱像儀應用于地暖系統的檢測的測量方法

使用紅外熱像儀進行地暖檢測時，可參考以下測量建議，但由于系統的構成均不相同，請注意各項測量條件的互相影響因素，一般鍋爐溫度下降10度，或地面材料厚度增加10mm，則等待時間需雙倍或更長。

另外，請在地暖系統開啟后的15min后，建議使用紅外熱像儀進行嘗試性觀測，如已可進行測量，請適當縮短系統開啟時間。

注意：系統開啟時間太短水管內的水還沒有熱，溫度差異不明顯；時間太長地面?zhèn)鳠岢浞?，溫度差異也不明顯。

使用紅外熱像儀測量時調節合適的發射率

a)      儀器調色板設置：推薦“鐵虹色”調色板，鐵虹色調色板色差大比較直觀，溫度越高，顏色越亮，溫度越低，顏色越暗

b)      溫標的設置：如果對測量對象或環境的溫度不了解，推薦先使用“自動溫標”，您可查看被測物體的高溫及低溫狀態，再根據具體的溫差調整儀器為“手動溫標” ，一般建議溫標的調整在5-10度之間來提高顏色對比度，根據當前具體測量狀況而定。

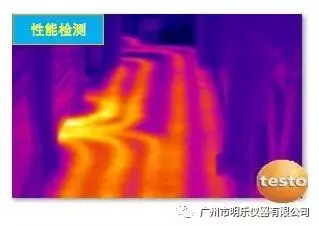

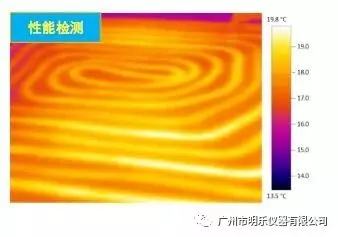

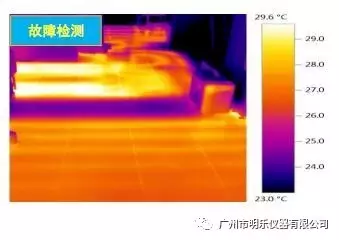

地暖測量的典型圖片（地面溫差越大，圖片會越清晰）

以上為紅外熱像儀用于地暖檢測的一般介紹，具體產品選型，請向廣州明樂公司咨詢
