在這千里冰封萬里雪飄的日子里，保證家家戶戶的溫暖是廣大供暖行業人員的愿景，作為供暖行業人員基本工具之一的煙氣分析儀也到了“最忙碌“的時間。

眾所周知，煙氣分析儀能滿足非常多的供熱檢測需求燃燒設備運行狀態如何，燃燒效率是否合理，煙氣中氧氣和碳氧化物的含量是否合理（與過?？諝庀禂?shù)相關），煙氣中氮氧化物的含量是否符合法規，煙氣溫度是否過高或者過低，排煙通道抽力是否合理，進/出水管溫度是否合理，燃?xì)鈮毫κ欠窈侠?，燃?xì)夤艿烂芊庑允欠窳己?，同軸排煙通道夾層是否有破損，燃燒設備周圍環境中有毒有害氣體或者易燃易爆氣體濃度是否在限值以內等等諸多工況或者參數都是需要檢測并用檢測值來分析。

那么今天我們一起學習下供暖檢測基本工具之一的煙氣分析儀在調整供熱系統時的正確使用方法。

氣體傳感器

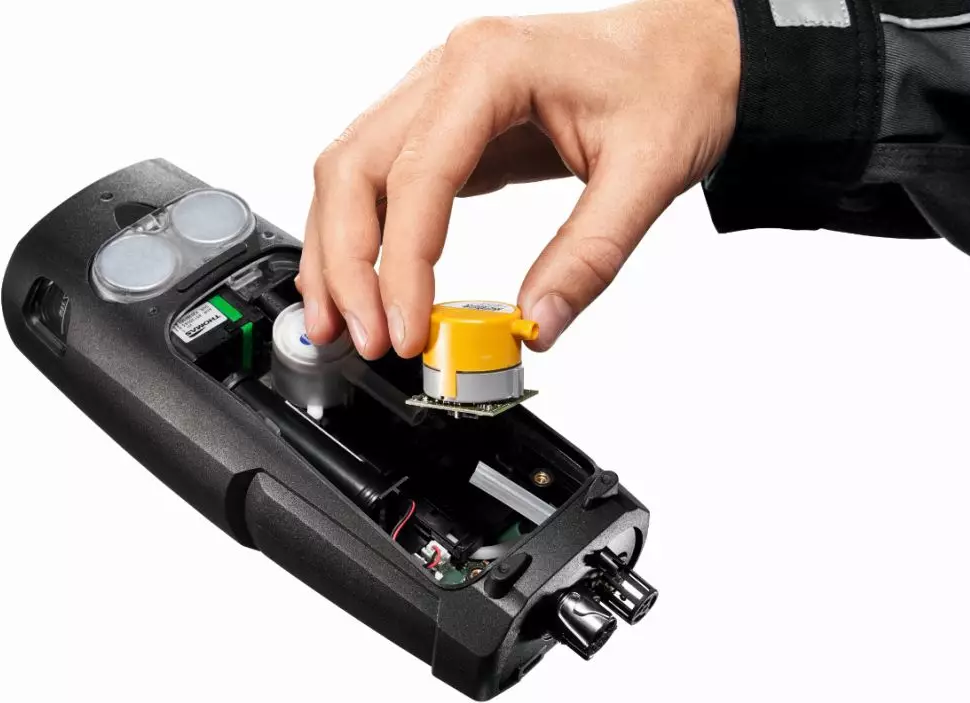

供熱行業常用的氣體傳感器如O₂，CO，NOx等，大部分是電化學傳感器原理。氣體傳感器的有效性和測量準確性以及如何有效貯存都是非常重要的，是供暖行業人員做出判斷前的重要依據。

1.1 傳感器壽命

     testo 330LL傳感器預期壽命：O2/CO為72M，NO為48M；

• 其他煙氣分析儀傳感器預期壽命：O2為18M，CO為36M，其他為48M。

當然也可以通過儀器自帶的傳感器自檢測功能的識別紅黃綠顏色狀態燈判斷傳感器狀態。

另外，傳感器校準數據也呈現了傳感器校準時的校準系數值，根據落點范圍判斷傳感器狀態，當落點落在0~70%內時，傳感器建議更換或者必須更換。

1.2 校準

在保證傳感器有效的基礎上，為了保證測量的準確性，國家強制對氣體檢測設備周期性計量檢定，但并不是說除了計量檢定之外就不需要對儀器校準。

我們建議用戶每半年使用標氣檢查或校準；如果使用頻繁，則每三個月甚至每個月都需要使用標氣檢查或校準。

比較特殊的是，NO傳感器帶有層析過濾器用于消除氣體交叉干擾，如果失效，則需要更換，否則會引起測量誤差，也需要進行定期檢查以備不時之需。

1.3長期閑置

最后，在日常長時間存放時，應嚴格按照說明書操作，避免電池漏液和傳感器漏液的發生，進而避免主板的損壞，那么長時間未使用的儀器也需要打開后蓋進行檢查上述情況。

氣路

作為氣體分析儀，氣路的完整性和穩定性是最基礎測量條件，也需要人員自行識別和做出判斷。

首先，我們要明白煙氣分析儀氣路采樣分析原理，對于燃燒系統，無論是自然給排氣，還是強制給氣或強制排氣，排氣測點壓力均為正壓，當煙氣分析儀氣泵開啟后，會將測點處的煙氣抽取并進行多級除塵和冷卻除水氣，然后進入傳感器分析，隨后經由廢氣出口排出。氣泵的抽力可以根據現場測點處的實際壓力由控制系統自動調整，以達到恒定的采樣流速，儀器可以適用正負范圍內數百帕壓力。

其次進氣氣路必須是密封良好的，否則會引起漏氣，則進入傳感器的氣體為空氣和廢氣的混合物，測量值會偏低或者接近空氣中的濃度值，可通過下述檢查方法進行逐個部件排查。

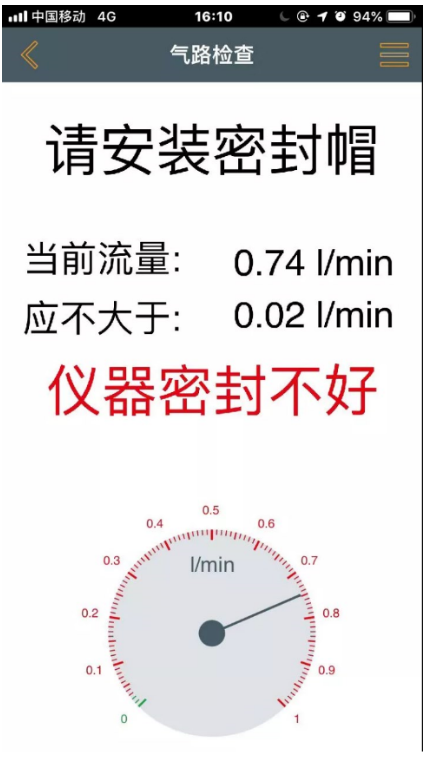

檢查方法：自帶密封性測試功能進行逐個部件檢查

• 可針對儀器進行氣路檢查

• 可針對儀器和探針進行氣路檢查

• 可針對儀器和采樣軟管進行氣路檢查

•

• 另外，如果氣路有堵塞則會引起測量值偏低，比如過濾片或過濾片腔室嚴重污染，采樣管金屬管路內嚴重污染。通入氣路堵塞，儀器的測量值會明顯偏低，另外氣泵流速會明顯低于泵流速額定值，超出合理偏差范圍。

•

• 校零的重要性


• 在保證了傳感器和氣路的基礎上，接下來介紹下儀器的校零。測量儀器如果零位不準確，測量值就會有不合理的線性偏離，就談不上測量值的準確性，那么為了保證零位的準確性，儀器開機時均會有自動歸零的過程，在歸零時也需要注意以下幾點，避免誤報警和誤判斷，比如傳感器歸零不穩定，有可能是傳感器失效引起，也有可能是周圍空氣不潔凈引起。

•

• 注意：


• 歸零時請勿在靠近測點；

• 歸零時請勿在附近抽煙；

• 歸零時需保證周圍空氣潔凈。

• 當然，在2h以上的連續長時間測量結束后，也需要進行推薦時間清洗及歸零，然后再進行測量，否則測量值會有漂移。另外，測量結束后需要按照說明書推薦時間進行清洗，以保證下次歸零的順利進行。

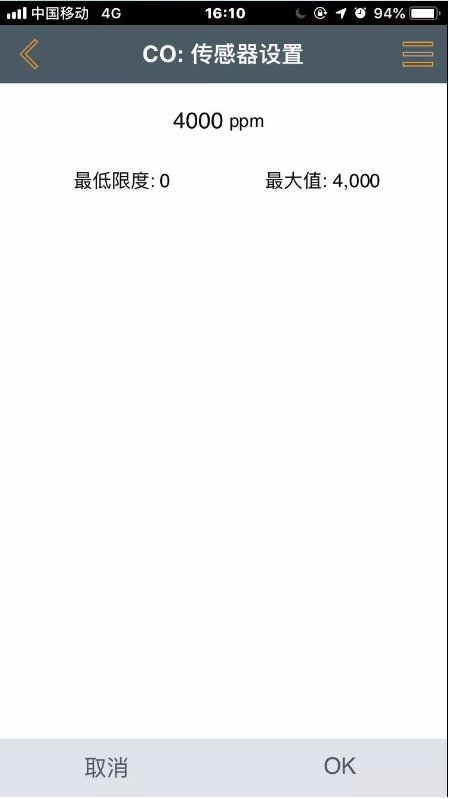

• 正確設置傳感器保護限值

• 對于某些燃燒方式的設備或者解體維修過的設備，再調整時可能會有CO驟增的情況，測量值超出最大量程后會明顯造成傳感器損壞或者傳感器壽命縮減，請務必設置合理的保護限值，一旦超過保護限值則氣泵自動停止，避免不必要的損失。

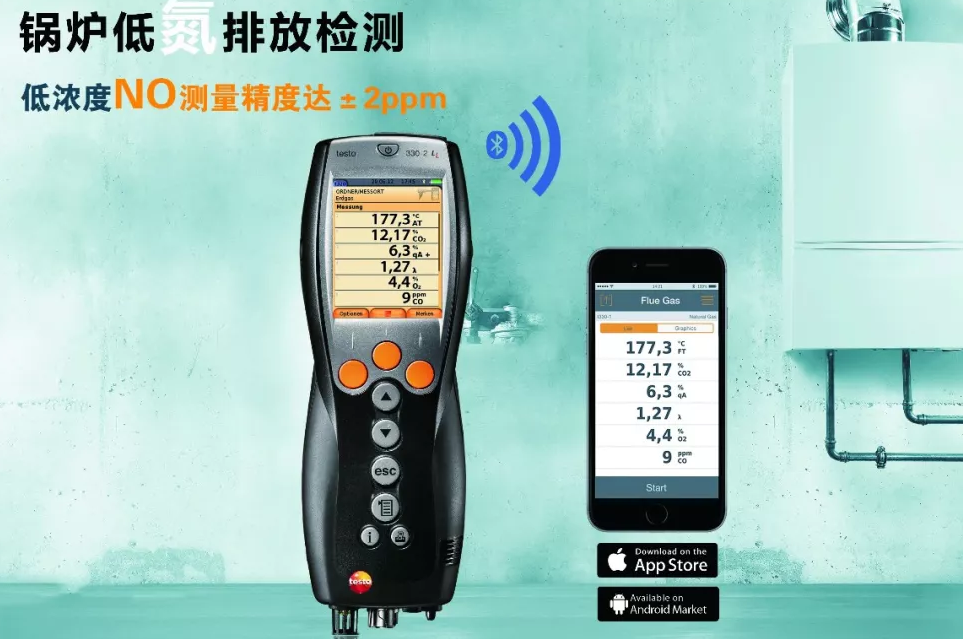

• 當然，為了避免這些特殊的情況引起不必要損失，德圖煙氣分析儀testo330-2LL具有了量程擴展功能，在CO測量時，當濃度高于8000ppm，稀釋功能會自動開啟，量程擴大至30000ppm，該功能在實際使用中充分體現了降本增效的特性。

•

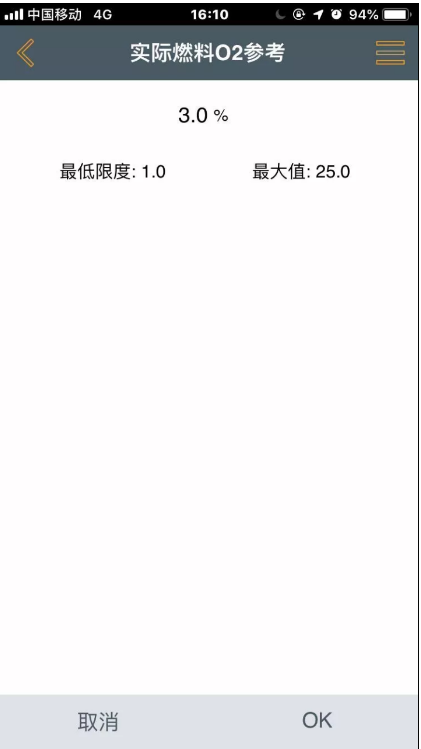

• 正確設置燃料系數中的O₂參考值

• 只有根據國標規定正確設置燃料系數中的O₂參考值，才能保證讀取的氣體濃度值mg/m³的準確性，否則測量值將無參考意義。

•


• 經常有用戶需要使用到mg/m3單位的測量值，并作為參考值調整設備，如果沒有按照國標設置，只會將設備調整到更差的運行工況，比如能效不合理，取暖效果不佳等。

• 中心點的選擇


• 采樣煙氣時候需要將煙氣探頭前端放置在煙氣中心點，才能保證測量值具有代表性，才能準確分析燃燒運行工況。

• 此煙氣中心點非幾何中心點，而是測點截面上的煙氣溫度最高的點。

•

• 那么就需要我們在測量穩定階段內緩緩移動探頭位置同時查看溫度值，進而確定中心點并固定煙氣取樣探頭位置。


• 采樣點的密封性

• 采樣孔和探頭之間空隙對于負壓情況而言可能會引起測量值的偏低，那么用戶可以根據現場實際情況采取適當?shù)拿芊獯胧┍ＷC測量值的精確性。

• 連續測量時間

• 儀器最大連續測量時間為2小時，如果超出，測量值會有明顯逐步下降的情況。如果發生此情況，則將儀器在空氣中清洗重新歸零即可繼續使用，此現象非儀器故障。

• 廢氣排出孔

• 測量時，尤其是在濃度高的工況，切勿將臉部長時間貼近儀器的廢氣排氣孔附近，以免吸入毒性氣體。

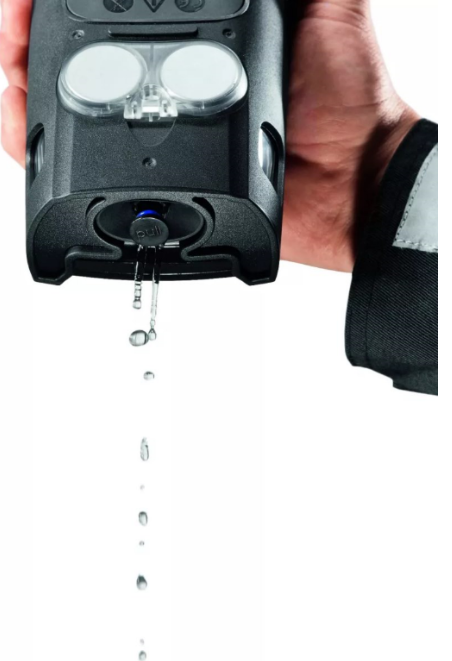

• 冷凝水處理和清洗時間

• 測量結束后，務必處理冷凝水并保證足夠時間的傳感器清洗，以避免儀器的損壞和傳感器壽命的縮減。

•

•


  ---







• 冷凝水處理完后，務必將冷凝水槽密封部件正確安裝回原位，否則下次測量將會導致系統漏氣，進而測量值偏低或者接近空氣中濃度值。


• 足夠時間的儀器氣路空氣清洗之后，再歸零，即可關機或再次測量。

• 上述介紹了從測量前期準備工作，到測量作業過程，再到測量結束后的注意事項以及表象和解決方法，您是否已經明白哪些操作會引起測量值誤差以及如何避免這些操作，哪些儀器故障可能是由什么原因引起以及如何處理等等。


•


•


•


•
