      煙氣分析儀在熱電聯產中的應用基礎知識
      瀏覽: 發布日期:2019-12-19

      背景介紹

      熱電聯產是指既生產電能,又利用汽輪發電機組做過功的蒸汽對用戶供熱的生產方式。這種同時生產電、熱能的方式,具有提高能源利用率、改善環境等綜合效益。此外,在分布式能源發展下,也出現了應用其他類型能源實施熱電聯產的項目。
      2016年,國家發展改革委、國家能源局、財政部、住房城鄉建設部、環保部五部門聯合下發了《關于印發<熱電聯產管理辦法>的通知》(發改能源〔2016〕617號)。同年,《電力發展“十三五”規劃(2016-2020年)》重磅出臺。熱電聯產正受到大力支持。

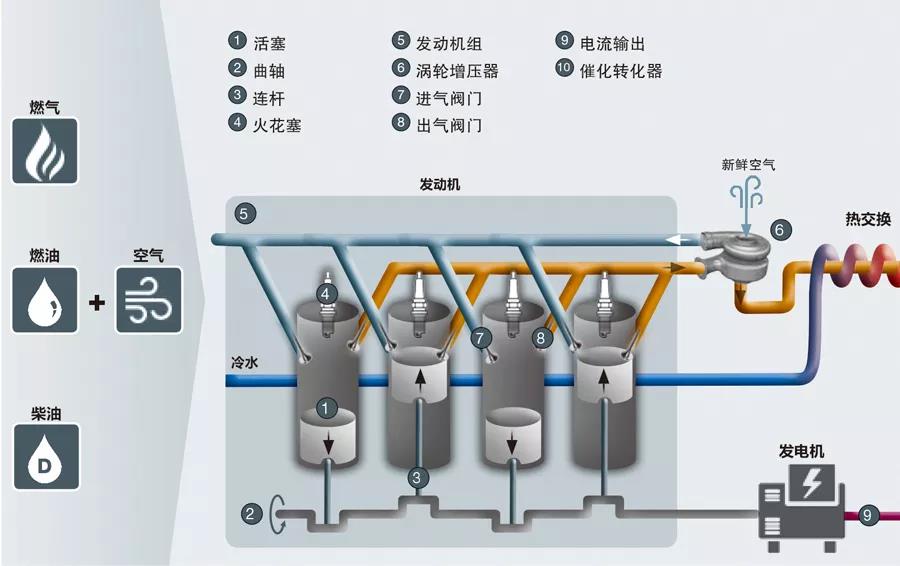

      1.熱電聯產發動機中的典型燃燒過程


      燃料/空氣的混合氣體吸入進氣閥,混合氣體被壓縮加熱,經過發動機組,同時產生(1)被發電機轉化的電能(2)熱交換后的熱能以及燃燒后的廢氣。

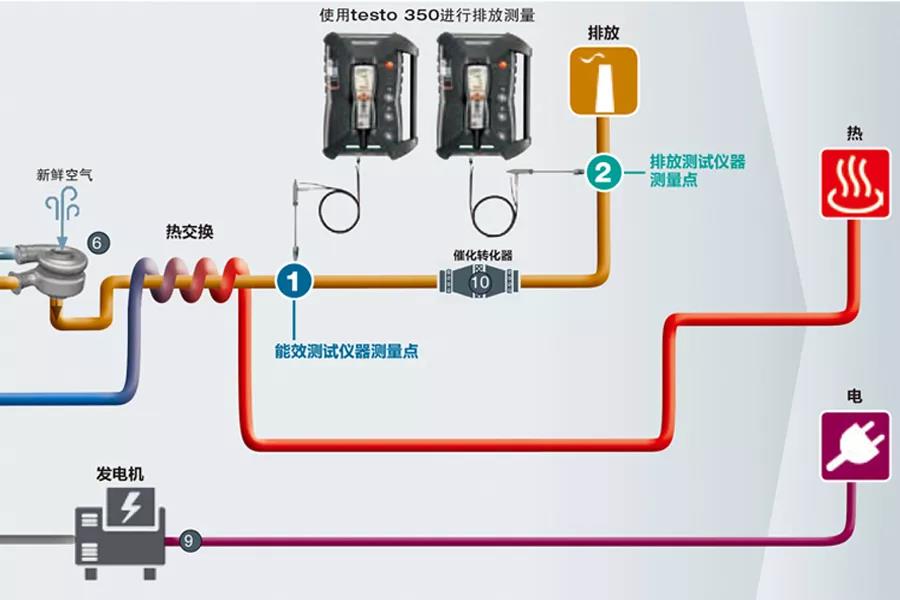

      2.煙氣分析儀在熱電聯產中的測量點


      燃燒后的廢氣,在催化轉化前后,分別需要測量。

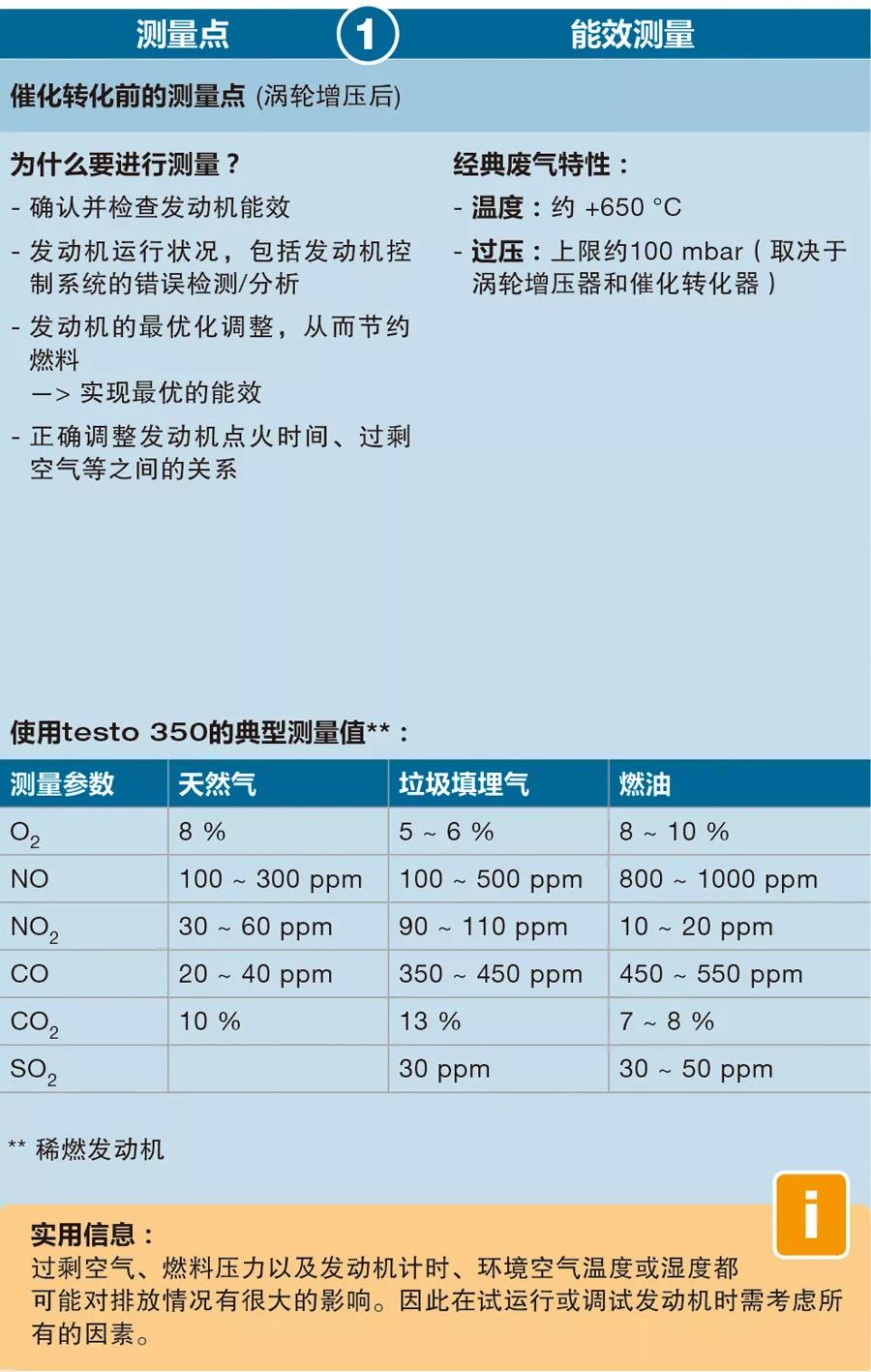

      3.廢氣測量

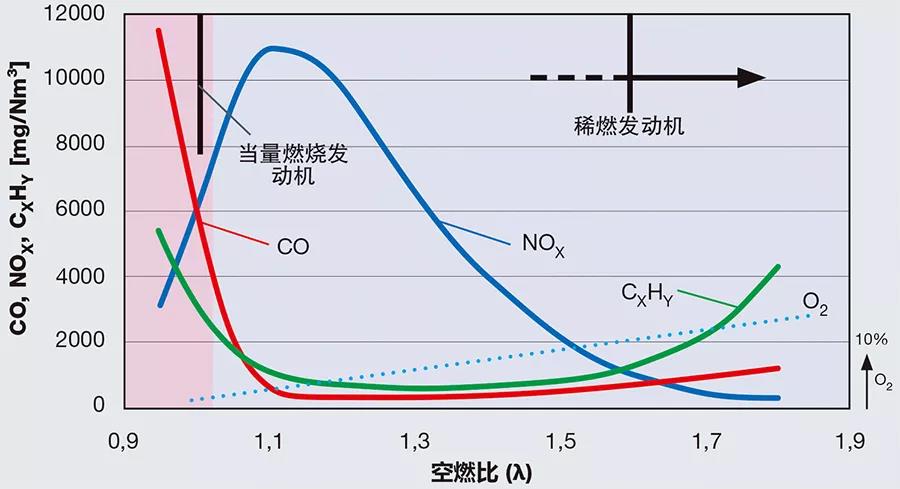

      4.在 λ 值基礎上發展的排放理論


      通常來說:
      燃燒圖上曲線的移動,取決于空氣和燃料的配比。


      NOx(氮氧化物):
      NOx = NO + NO2 –> 對 NOx 分開測量
      - NO2 濃度可能有較大波動
      - 包含來自燃料的 NOx 和熱 NOx
      - NOx 值最高,意味著設備能效最高
      CxHy(碳氫化合物) :
      CxHy + O2 –> CO2 + H2O (燃燒方程式)

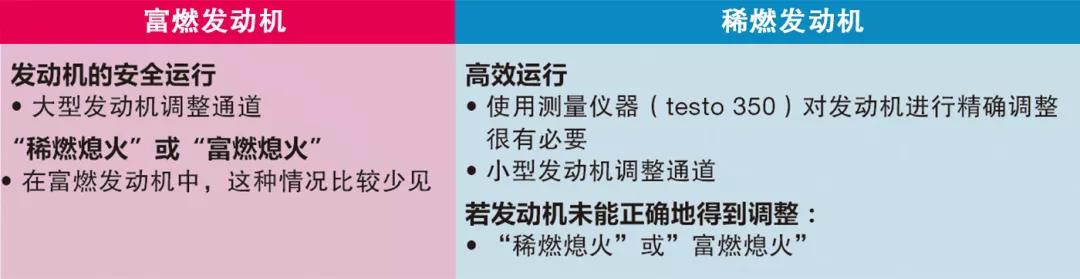

      富燃發動機 (λ ≤ 1)

      特性

      -發動機空燃比小于等于1,燃料因此未能高效利用

      -典型應用:壓縮站,如燃氣運輸(類似汽車內的汽油發動機)

      -典型工作范圍:λ~ 0.85 至 0.95

      富燃發動機的優缺點:

      + 濃度高性能好

      + 初始成本低于稀燃發動機

      + 操作安全

      – 高能耗

      – 高排放(若未有效控制)

      – 不適用于生物質能氣


      NOx (氮氧化物):

      NOx ≤ NOx max.:  由于燃燒不充分或燃料未燃盡(HC),NOx 成分較低  –>  未達到最高溫度(因此熱氮氧化物較少產生)

      CxHy 或 HC(碳氫化合物,如甲烷):

      由于缺少氧氣,燃料(HC)未燃盡  –> CxHy 值較高

      CO(一氧化碳):

      燃燒過程中氧氣不足會導致一部分CO 分子無法轉化成 CO2。因此不能實現充分燃燒或造成燃料未燃盡。 –>  導致燃料消耗更高

      稀燃發動機 (λ > 1)

      特性

      - 稀燃發動機使用更多的空氣  –>  燃料得以充分使用

      - 典型應用:醫院、政府大樓、服務器大樓、污水處理廠、采礦等的電力供應

      - 典型工作范圍:λ~1.05 至 1.3

      稀燃發動機的優缺點:

      + 適于生物質能氣的使用

      + 燃料使用效率更高

      + 排放較低

      – 功效不高


      NOx (氮氧化物):

      NOx > NOx max.: 由于氧氣較多,爐膛燃燒溫度不高,因此 NOx 濃度不高(熱NOx較少)

      CxHy 或 HC(碳氫化合物,如甲烷):

      若空氣過量太多,則燃燒溫度會偏低,不足以充分燃燒所有的燃料(HC)–> CxHy 值會升高

      CO(一氧化碳):

      燃燒過程中的過氧會讓 CO 分子充分與 O2 結合生產 CO2。–> 氧氣被留下


      5. 正確配置發動機,防止爆震和火花故障”



      富燃發動機的設置選項

      燃料 / 空氣混合配比錯誤:

      取決于負荷點以及發動機生產廠商提供的產品規格或者國家排放法規。


      TWC(三元催化轉化器)后 HC / NOx 較高:

       –>  TWC 之前 / 之后均測量,發現 TWC 前 NOx 較高

      TWC 前 NOx 較高:

      –>  爐膛燃燒溫度高:將點火調早,并檢查Lambda 探頭。

      TWC 前 NOx 或 HC 值較高:

      –>  氣缸熄火導致的誤差:可燃氣體成分、環境濕度、可燃氣體溫度和壓力、渦輪增壓器后面的進氣溫度等。


      稀燃發動機的設置選項

      脫銷(SCR)前NOx水平偏高:

      –> SCR之前/之后均測量,發現SCR前NOx較高

      SCR 前 NOx 水平偏高:

      –> 點火點太早

      –>  將點火點往后推

      甲烷含量太低(通常與生物質氣一起波動):

      –> 點火溫度低

      –> 點火偏早


      爆震設置選項:

      –>  燃燒室壁上的白熾燃燒(燃燒和燃油殘余)

      –> 點火偏早

      –>  新發動機配備爆震傳感器

      –>  石頭撞擊、鎖鏈拍擊等可能導致爆震傳感器的信號錯誤(=聲音)


      請注意:

      點火過早會導致爆震,點火過晚會導致點火失敗。

      –> 只有通過測量儀器才能實現點火點的精準調整。

      此外,“指標值” 對其他的參數也可能有影響(如潤滑劑、溫度等)磨損增加。

      (以上文章內容為德圖原創,感謝德圖工作人員的付出!廣州明樂代理德圖產品銷售和維修多年,全心為各行業客戶服務!
